1. 建設背景

隨著我國工業化和城市化的快速發展以及能源消費的持續增長，區域內粉塵重污染現象出現的頻次日益增多。在生產過程中，對固體物料的破碎、研磨、熔融，粉塵的裝卸、運輸、混拌，液態物質的升華、物質的氧化等，如防護措施不健全，均會有大量粉塵逸散到作業環境空氣中，產生粉塵的主要作業有：采礦業的鑿巖、爆破、采礦、運輸?shù)?；基建業的隧道開鑿、采石、筑路等；金屬冶煉業的原料破碎、篩分、選礦、冶煉等；耐火材料、玻璃、陶瓷、水泥業的原料準備、加工等；機械制造業的鑄造、清砂、表面處理等；化工、輕紡業的原料加工、包裝等，當粉塵聚集到一定程度，遇上火星或者高溫，很容易瞬間產生爆炸，嚴重制約社會經濟的可持續發展，威脅人民群眾身體健康。

為了促進生態文明建設，加強粉塵治理設施運行管理，以滿足人民日益增長的對優美生態環境的需要，科學安裝粉塵在線監測系統，旨在通過完善監控技術手段，確保粉塵達標排放。是改善大氣環境的重要舉措，在控制粉塵排放、提高粉塵攔截效率、提升工業精細化管理水平等方面具有重要意義。

保護勞動者的生命安全和職業衛生健康是安全生產最根本、最深刻的內涵，是安全生產本質的核心。

2. 建設思路

為貫徹落實全國安全生產電視電話會議和全國應急管理工作會議精神，按照《“十四五”智慧應急規劃》有關要求，加快推進工貿行業粉塵涉爆企業安全生產風險監測預警系統（以下簡稱監測預警系統）建設應用，有效防范化解重大安全風險，堅決遏制重特大事故發生。

2.1. 主要任務

粉塵涉爆企業需按照《粉塵防爆安全規程》（GB15577-2018）等標準規范，完成粉塵涉爆隱患整改，完善粉塵防爆安全相關的監測、監控、報警、防控等設備設施，確保物聯傳感設備正常運行。同時，應急管理部將統一開發監測預警軟件系統，并向地方免費提供，企業根據地方要求，按照《粉塵涉爆企業安全生產風險監測預警系統數據接入規范（試行）》《粉塵涉爆企業安全生產風險監測預警系統數據采集技術指南（試行）》，采集重點設備和關鍵環節的基礎信息、動態感知、視頻監控等數據，確保接入監測預警系統的數據完整、準確。

2.2. 保障措施

(1) 加強組織推動。各級應急管理部門要成立工作專班，明確責任分工，工貿安全監管內設機構加強業務指導，牽頭負責需求分析、企業督促等工作，科技和信息化機構做好信息化保障工作。

(2) 加強推動落實。各省級應急管理部門要制定本地區粉塵涉爆企業安全生產監測預警系統建設應用的指導文件，明確監測預警系統建設、推廣應用、報警預警處置機制等方面的具體要求，確保各項工作有序推進。

(3) 加強指導服務。各省級應急管理部門要組織力量加強技術支撐和指導服務，積極探索不同類型企業數據采集接入、視頻智能分析、風險科學預警的機制辦法。

(4) 加強資金保障。各級應急管理部門要主動爭取地方財政支持，通過專項資金投入等方式，制定符合本地實際的建設模式，鼓勵企業加強安全監測監控設備升級改造，確保系統穩定運行。

(5) 加強監督考核。各級應急管理部門要加強對相關企業數據采集接入、系統使用、報警預警處置的指導服務和跟蹤督導；采取線上巡查抽查、定期分析評估、相關指標排名等方式，加強對轄區監測預警系統建設應用工作進展和成效的監督檢查，推動納入年度安全生產和消防工作考核。

2.3. 預期成效

針對粉塵涉爆企業除塵系統安全設備設施等重點部位以及粉塵清理等關鍵環節，建設應用監測預警系統，實現安全生產風險實時監測、動態預警、智能研判和及時處置，不斷提升粉塵涉爆企業安全管理的信息化、智能化水平，推動粉塵防爆安全治理向事前預防轉型，督促和服務企業主動落實安全風險防控主體責任，有效化解重大安全風險，堅決遏制重特大事故發生。

3. 法規依據

l 應急管理部辦公廳 《關于加快推進工貿行業粉塵涉爆企業安全生產風險監測預警系統建設應用的通知》

l 《國務院安委會關于進一步強化安全生產責任落實堅決防范遏制重特大事故的若干措施》

l 《粉塵涉爆企業安全生產風險監測預警系統數據 采集技術指南（試行）》

l 《粉塵防爆安全規程》（GB15577-2018）

l 《“十四五”智慧應急規劃》

l 《粉塵涉爆企業安全生產風險監測預警系統數據接入規范（試行）》

l 2015年全區涉粉塵企業 防塵防爆抽檢工作實施方案

l 《粉塵涉爆企業安全生產風險監測預警系統技術指導書》

4. 易燃易爆粉塵在線監測

4.1. 管道粉塵在線監測儀

OSEN-GD粉塵濃度檢測儀提供了目前世界先進的交流耦合技術。通過感應、監測塵埃粒子流經探針周圍所產生的電荷感應，來確認塵埃粒子在線排放濃度(mg/m3）；從而實現粉塵濃度實時在線監控，特別適用于管道粉塵場景。

OSEN-GD粉塵濃度檢測儀為一體式設計，集粉塵傳感器、變送器、及數字顯示屏為一體；操作簡單，安裝方便。實時在線對粉塵狀況進行監測，確保設備的正常運行、規避粉塵帶來的危害。 OSEN-GD型粉塵濃度檢測儀廣泛應用于電力、冶金、水泥、制藥、化工、食品制造等行業。

4.1.1. 配置清單

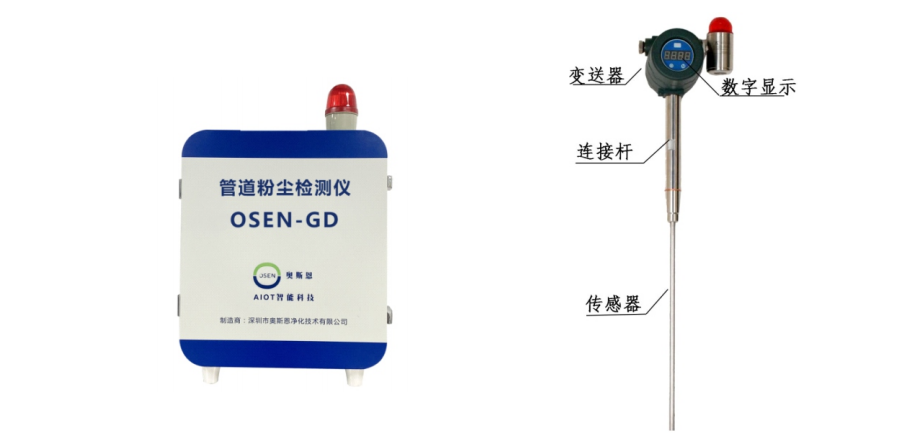

4.1.2. 設備組成

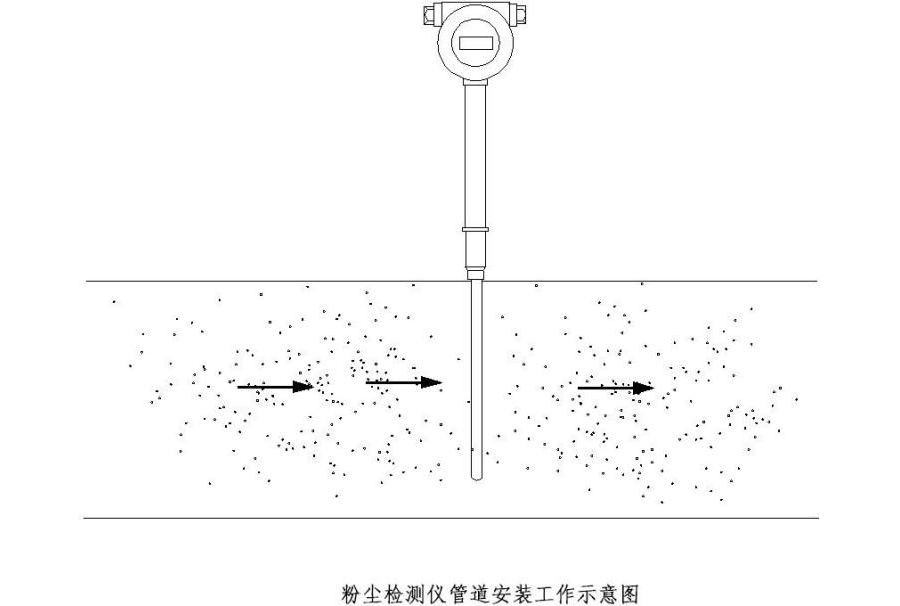

4.1.3. 測點安裝

測點安裝位置傳感器選擇在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。

將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。

4.2. 多點位粉塵組網監控報警系統

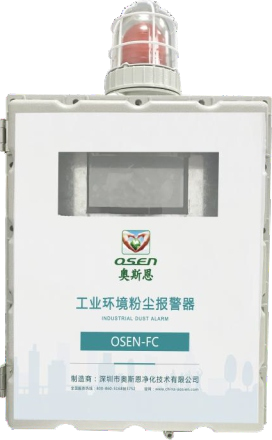

工業環境粉塵報警器（OSEN-FC）是奧斯恩針對工業廠界粉塵濃度污染專門用于采集大氣懸浮顆粒物濃度的在線監測設備，由顆粒物在線監測儀、控制報警器主機及信息監控管理平臺共三部分組成。系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度;數據通過采用 4G 網絡傳輸，可以在智能移動平臺、桌面 PC 機等多終端訪問;監控平臺還具有多種統計和高濃度報警功能。

核心傳感器根據MT163-1997《直讀式粉塵濃度測量儀表通用技術條件》及GB3836.4-2000標準中ExibI等級防爆設計，吸收消化了國內外先進的測塵技術，利用光折射原理對粉塵進行檢測，由微處理器對檢測數據進行運算直接顯示粉塵質量濃度并轉換成數據信號輸出。該傳感器由采樣頭、檢測裝置、單片機系統及抽氣系統組成，具有攜帶方便，測量快速準確、檢測靈敏度高、性能穩定、維護簡單等特點。由于采用激光技術及高可靠抽氣系統等新技術，使該傳感器更具質量與技術優勝。

產品適用于煤礦及其它有爆炸危險性的作業環境中現場連續監測其大氣中的總粉塵濃度。能準確、及時地反映粉塵作業場所中粉塵的污染狀況。

4.2.1. 配置清單

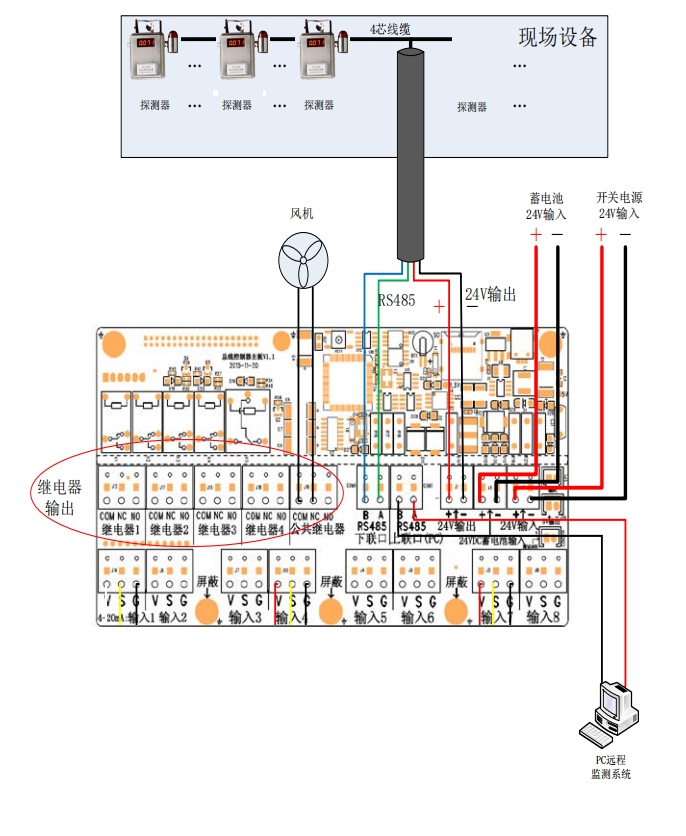

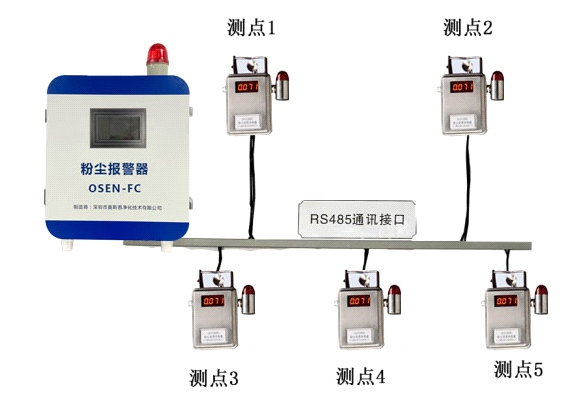

4.2.2. 產品拓撲

采用多點組網監測方式，在生產區域多個點位安裝粉塵濃度傳感器，并將數據通過485總線統一接入報警器控制器種

報警控制器的CPU循環檢測探測器的工作狀態，當探測器監測到環境的粉塵濃度超過報警設定值時控制器發出聲、光報警并根據設置輸出聯動控制信號。

4.3. 工業粉塵防爆型在線監測系統

奧斯恩針對生產工序粉塵濃度污染專門用于采集室內大氣懸浮顆粒物濃度的在線監測設備，由顆粒物在線監測儀、數據采集和傳輸系統、后臺數據處理系統及信息監控管理平臺共四部分組成。系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀和采集傳輸?shù)仍O(shè)備，實現了實時、遠程、自動監控顆粒物濃度;數據通過采用3G/4G網絡傳輸，可以在智能移動平臺、桌面PC機等多終端訪問;監控平臺還具有多種統計和高濃度報警功能。

4.3.1. 配置清單

4.3.2. 實時監測

  產品采用立桿式安裝，也可壁掛式，根據場地需要進行選擇，機箱采用隔離防爆機箱，可適用于易燃易爆場所，在廠區內重點地區建設粉塵在線監測系統，對該地區環境粉塵濃度實行24小時不間斷監測，數據實時上傳至監管平臺或我司云平臺，數據超測即推送報警信號，響應及時，對粉塵濃度上漲趨勢進行嚴格把控，避免出現生產安全事故。

4.4. 數據對接

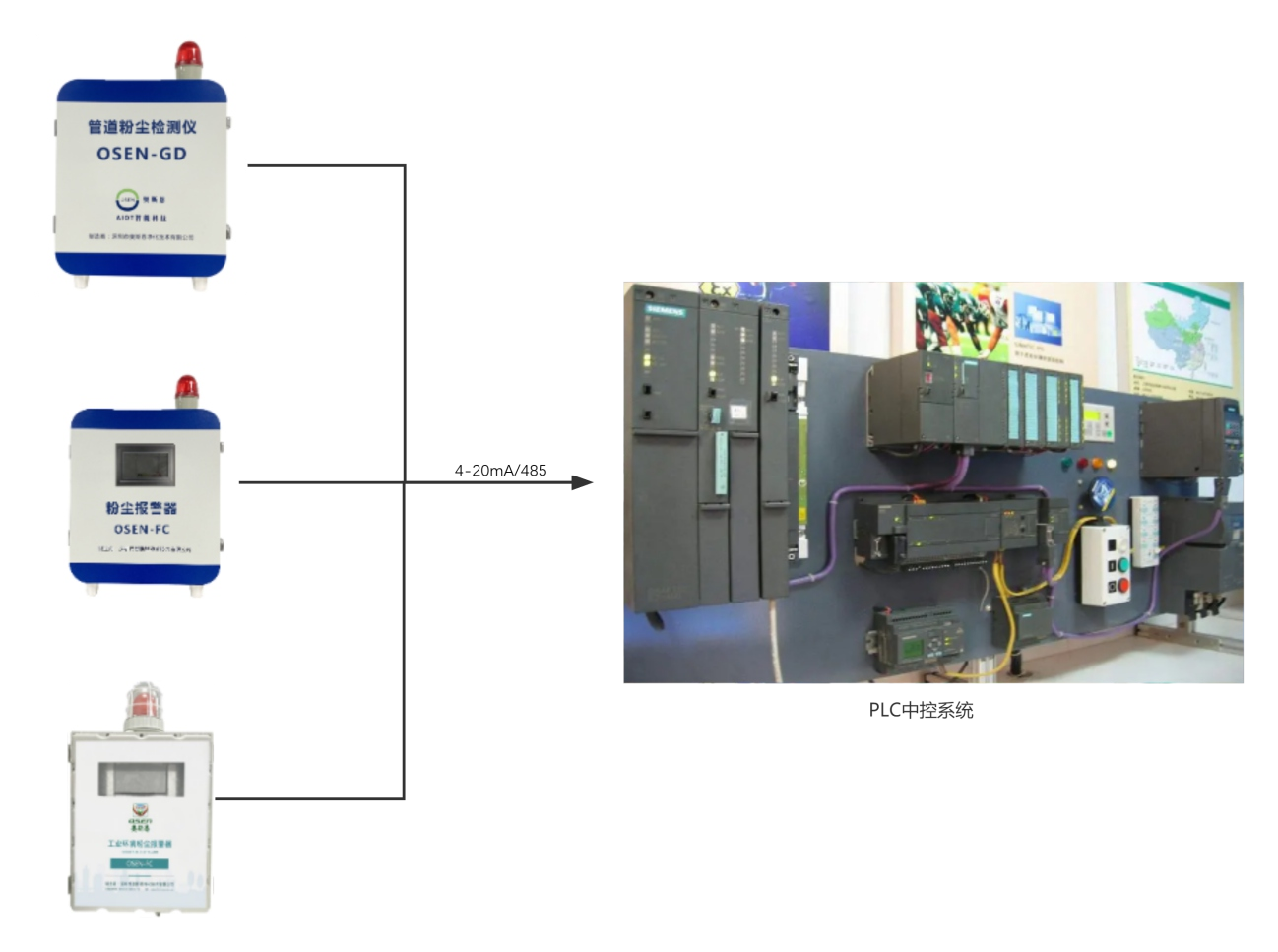

   產品具備多種對接方式，支持多點傳輸，可推送至多個監管平臺，支持TCP、http網絡傳輸協議，根據監管平臺格式要求進行發送，或者通過硬件接口以MODBUS、4-20ma硬件傳輸協議，將數據對接至產區PLC等中控系統。

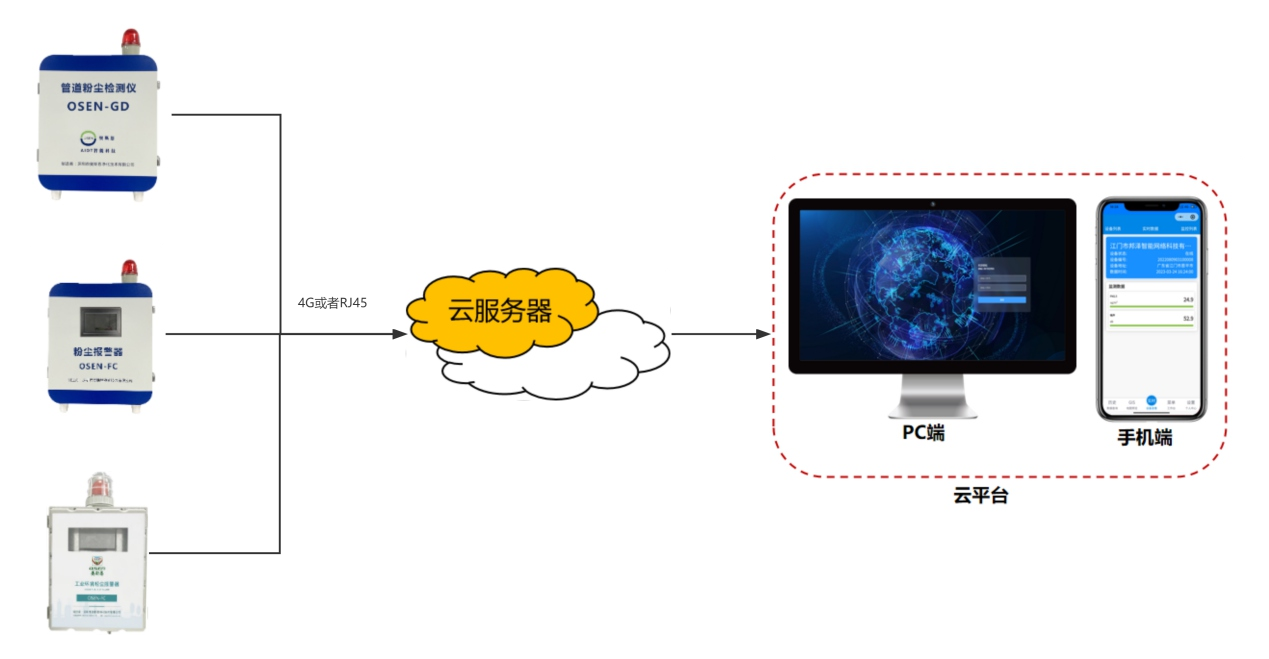

         奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對揚塵濃度進行監測，并將監測數據在軟件系統進行質控、分析以及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策支持。數據詳情可進行多元化展示，國控站點數據同屏輸出， 智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

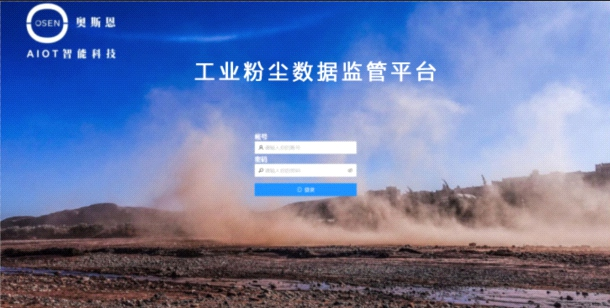

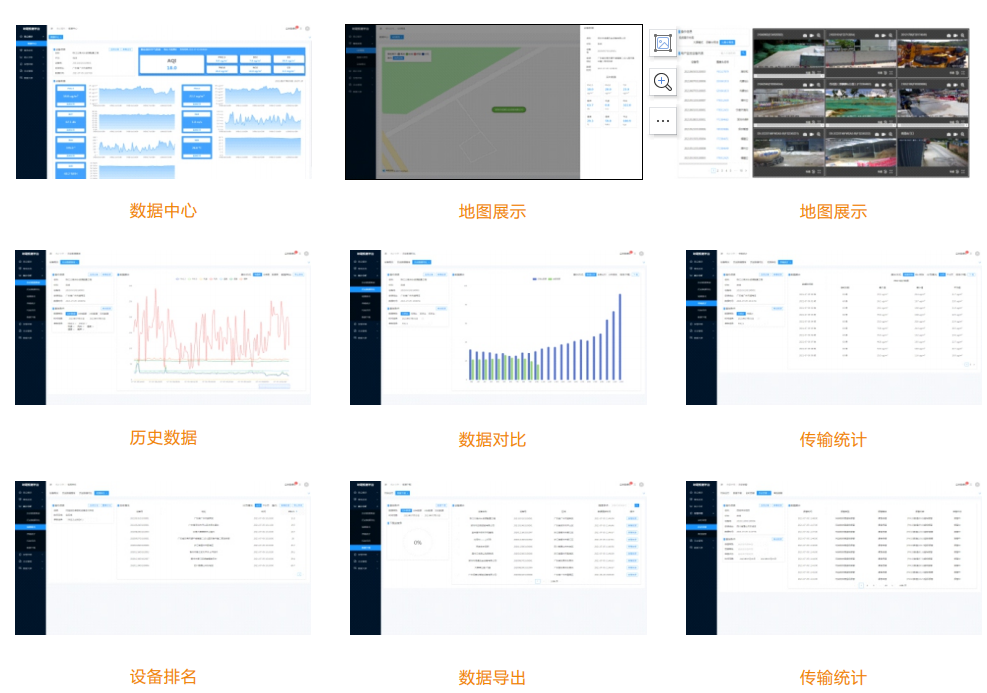

4.5.1. PC端

用戶登錄賬號后，可在線查看在線式揚塵監測站實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備設備管理、用戶管理、生成數據報表、超標報警推送等功能。

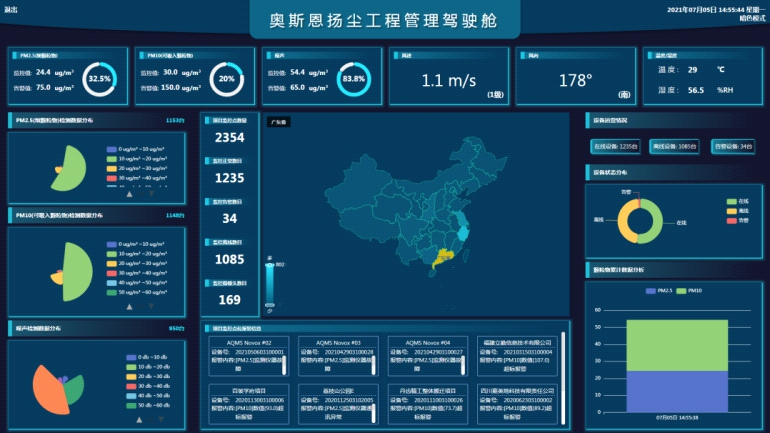

4.5.2. 數據監管駕駛艙

大數據監管大屏，便于環保監管人員統籌監管，實時掌控轄區內個企業監測點位的污染排放動態，超限排放及時處理，設備狀態異常及時反饋上報，快速解決，有效監管。

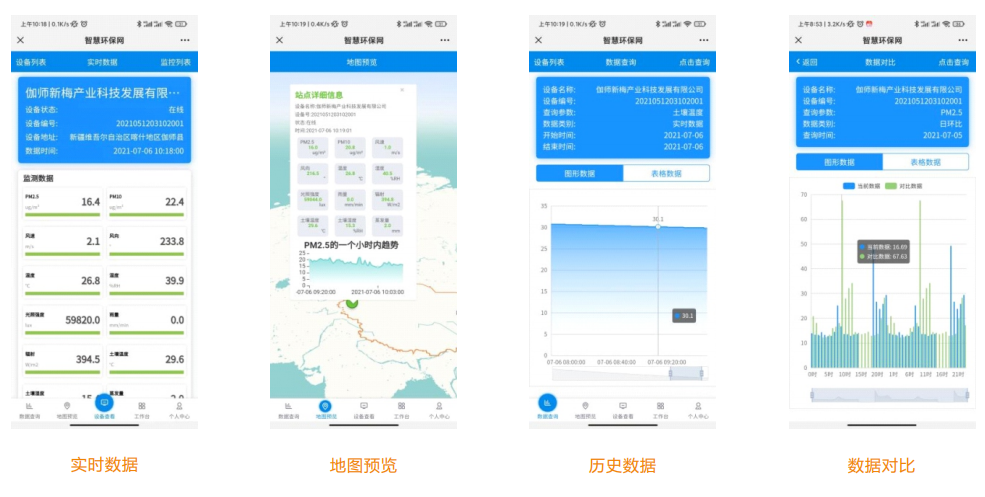

4.5.3. 手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于揚塵在線式環境監測系統，向用戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的揚塵污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的揚塵污染狀況進行診斷。

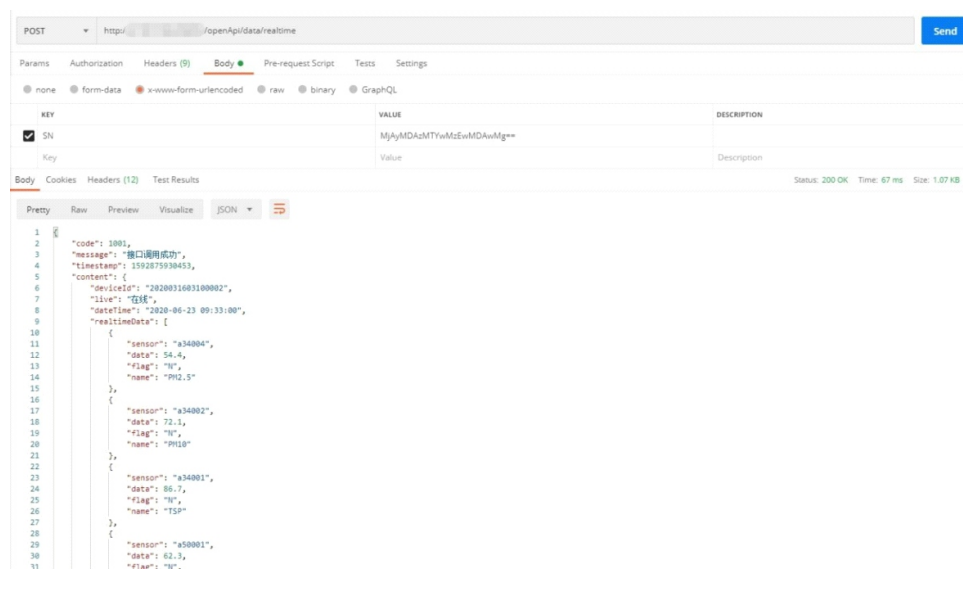

4.5.4. API接口

平臺具有對外開放API接口，用戶無需訪問源碼即可通過數據開放協議獲取監測數據及設備歷史數據，可選類型數據類型有實時、分鐘、小時、天等?？梢越档拖到y(tǒng)各部分的相互依賴，提高組成單元的內聚性，降低組成單元間的耦合程度，從而提高系統的維護性和擴展性。

5. 在線式聲學成像儀

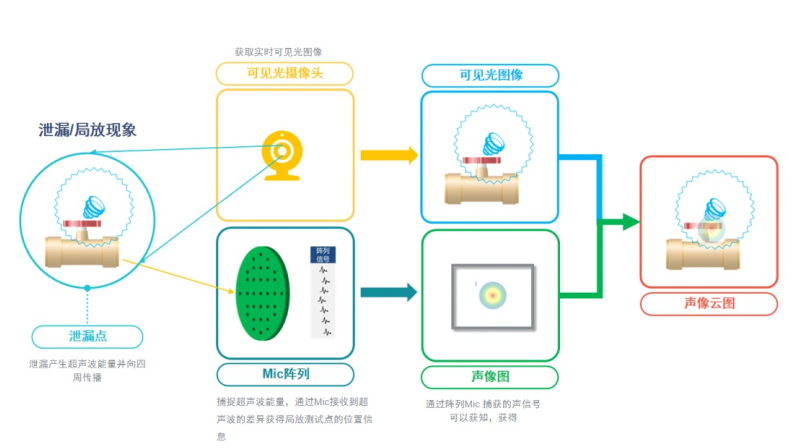

聲學成像技術采用麥克風陣列技術，掃描空間聲波，通過聲波的相位差異來確定故障位置，然后疊加光學位置，得到“聲像圖”，并以圖像的顏色來表示聲音的強弱，即故障嚴重程度?？蓪\行設備進行24小時在線監控，在發生氣體泄漏、局部放電、機械異響等情況時，迅速定位故障點，并發出警報，無需進行冗長的故障查找過程，

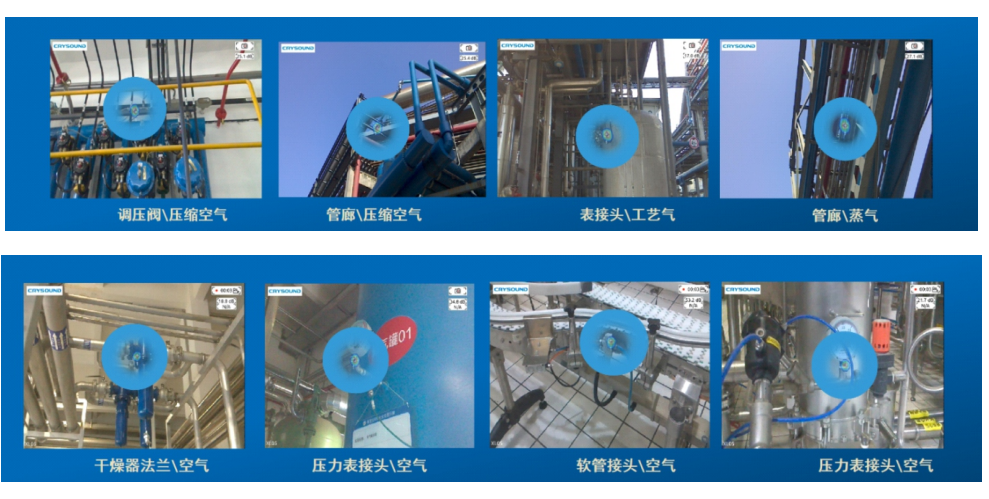

5.1. 應用場景

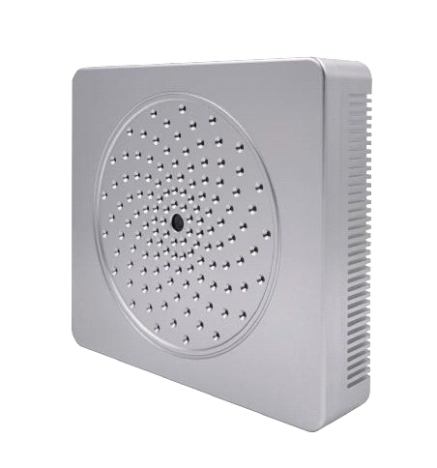

5.2. 產品參數

? 機身小巧，安裝簡單

小尺寸便于安裝183mmX169mmX83.35mm底部自帶M5及1/4-20UN螺紋方便安裝。安裝方式：支持墻體、立柱、掛式固定安裝。智能云臺：配合智能云臺實現，多角度全訪問的監測。

? N線多開監測

聲像模塊具有分屏功能，當環境存在多個漏點或者強聲源干擾時分屏功能助您多點有效監測。

? 覆蓋范圍

128通道超聲波傳感器，精準定位泄露。

靈敏度：10m處可監測1ml/s@0.5Mpa泄漏情況。監測范圍：62°x48°視角。

? 機身堅固

IP56等級認證，防塵防水，滿足戶外使用場景；全鋁外殼，防高溫、耐腐蝕、安全可靠。

? 測量精度高

128通道Mic,超遠距離實時精準識別故障點，讓泄露看得見。

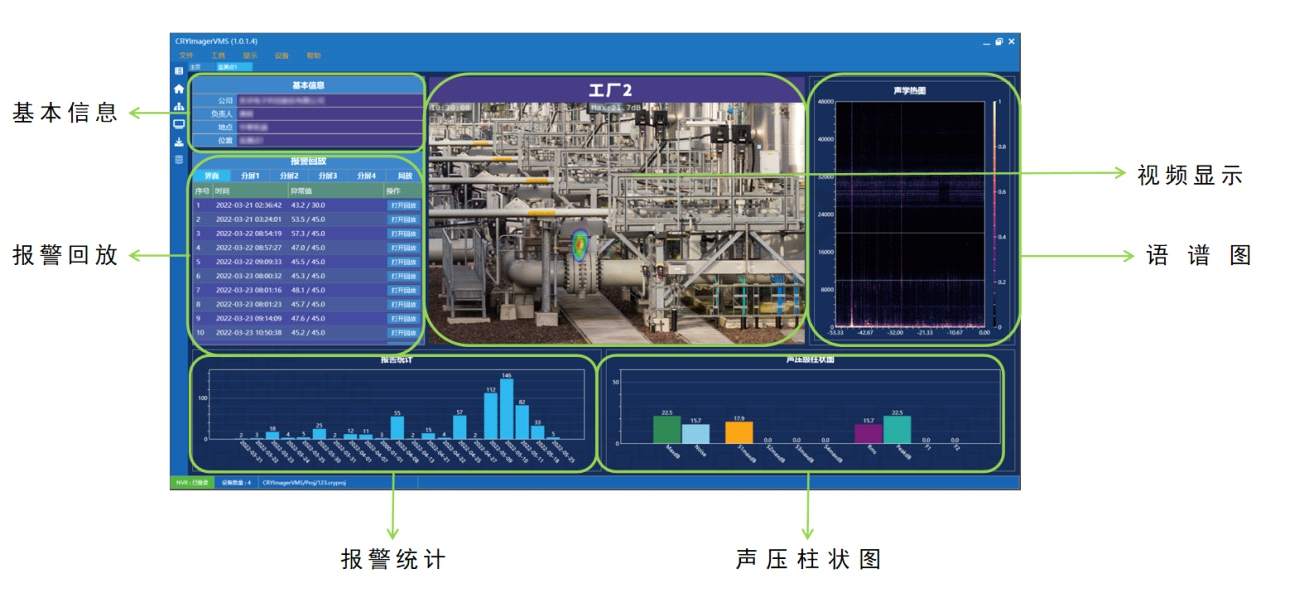

5.3. 可視化成像

6. 項目目標

通過部署一系列在線監測設備，對企業安全生產規范進一步監管起來，并將數據對接至監管平臺，應接盡接，形成“線上”風險監測預警和“線下”監管執法相結合的工作模式。

建立監測預警系統安全風險評估指標體系，優化安全風險分級預警模型，根據企業固有風險、監測參數報警及處置、現場管理等情況，動態研判企業綜合風險，按照風險高低將預警信息分為紅、橙、黃、藍四級，分別對應重大風險、較大風險、一般風險、低風險。監測預警系統根據預警級別，即時向企業和相應的應急管理部門發送預警事件信息。各地區應結合實際，建立安全風險分級預警跟蹤督導工作機制，分別針對不同預警級別，提出企業消警時限要求以及負責跟蹤督導的部門層級，對超出時限仍未消警的，要明確現場督辦、執法處罰、警示通報等具體措施辦法。
