產品介紹

微型空氣站是一種集數 據采集、存儲、傳輸和 管理于一體的無人值守 的環境監測系統，能全 天候、連續、自動地監 測環境，在提供PM10、 PM2.5、 SO2、 NO2、 CO、O3等6項參數數據 的基礎上，可擴展對VO Cs、氯氣、硫化氫、氨 氣等多種特征污染物進 行監測技術參數。

按照“網定格、格定責、 責定人”的理念，建立 “橫向到邊、縱向到底” 的區域網格化監控平臺， 應用、整合了多項智慧 環保技術，在全面掌握 、分析污染源排放、氣 象因素的基礎之上，采用因地制宜的靈活設點 方法進行部署。 實時統計各廠區、監測點的監測設備數據，并根據各監測點的環境條 件及其污染情況，來分析與推測區域內整體的 排放情況，實現對熱點排放區域整體監控，污染物擴散趨勢推算以及排放源解析等功能。

結合物聯網、智能采集系統、地理信息系統、 動態圖表系統等技術、 整合、共享、開發全面化、信息化、智能化的 環境在線監測平臺，對 控制污染源無組織排放 ，減少大氣污染等綜合管理，為制定節能減排 方案提供可靠的數據和 科學輔助管理決策；為 環保部門的環境決策、 環境管理、污染防治提供數據資料和科學依據。

技術參數

技術特點

檢測原理：CO， SO2， NO2， O3采用電化學檢測；PM2.5，PM10采用 光散射檢測 ；TVOC采用PID光離子檢測。

傳感器壽命：1-2 年；平行性要求：PM2.5≤20%、PM10≤15%；示值誤差：SO2、NO2、CO、O3、TVOC均為±10%FS

重復性：SO2、NO2、CO、O3、TVOC均為≤5%；零點漂移與量程漂移： TVOC均為±5%FS；供電電壓：12V (配套系統采用太陽能供電電池)

信號輸出：GPRS信號(標配)， RS485輸出(選配)；每組信號輸出間隔：60s ；傳感器響應時間：30s

溫度環境：-20-60 ℃；濕度環境: 5-90%RH；安裝方式：懸掛式， 吊裝 ；客體材料：鋁材質。

防護等級：IP65，TVS 8000V 防雷、防浪涌、防突波保護；尺寸：長55* 高46*寬32cm；重量：20kg。

產品特點

1、具有云端自動在線校準功能，自動修正傳感器漂移及環境干擾，無需現場人工校準；采用百葉堆設計，適用于各種氣象條件，保證空氣流通無死角，內外無溫差；采用全球定位系統，實時跟蹤設備。

2、可以同時監測氣體參數和可吸入顆粒物，并在數據平臺上顯示出監測值；無工具拆卸，方便點位遷移與設備維護； 采用機內鋰電池供電與外接太陽能供電，解決布線接電等問題。

3、采用進口高靈敏度的傳感器，響應時間快，分辨率高，線性好，檢測下限可達ppb級；氣體6項指標任選、還有 氣體象五參數、噪音等參數可靈活定制；品質好，價格低，適合網格化，批量化推廣 。

4、應用單片機技術和網絡通訊技術相結合，采用數據存儲功能，可提供方便的數據查詢方式，可以通過USB接口將 數據轉存至計算機，配套的上位機軟件自動計算日平均值、月均值、污染指數、生成圖形數據表，并進行打印。

5、性能穩定、精確度高、操作方便、易于維護具有斷電保護功能；采用32位高速處理核心芯片；監測數據單位自動 換算，mg/m3，ppb，ppm ；配備網絡攝像頭，環境污染指標超標預警視頻抓拍，數據字符可在視頻疊加顯示。

6、多學科算法模型，數據穩定準確,實現分辨率 1ppb 的高精度檢測，可達國控站監測指標；集成GPRS通信技術， 實時監測大氣環境數據，實時傳輸數據， 實時監控設備運行狀態。

7、實現多參數自動監測，防干擾技術設計；精度高，性能可靠，適用于戶外和工業環境；實現各類參數采集，自動 上傳網絡平臺，自動發布數據；體積小，模塊化設計，網格化靈活布局；集成溫度補償技術，自動校準技術。

便攜式微型站

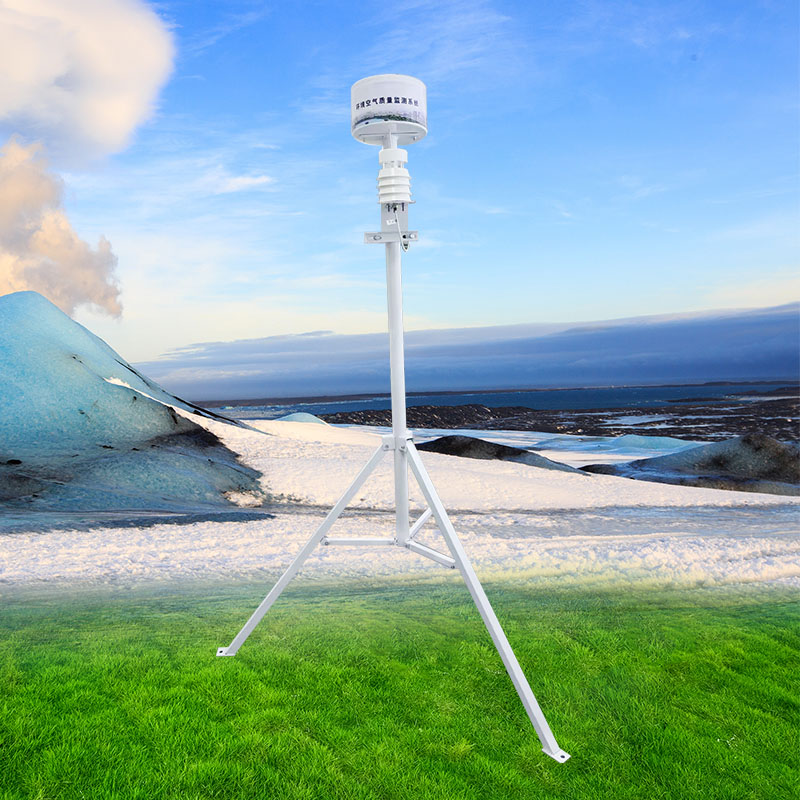

便攜式微型站采用微型站設備+三腳架 安裝方式，且可拆分，三腳架高度可自 由調節，最高可達2.8m，具體安裝效果 圖如下：

微型站便攜式攜帶包攜帶

微型站與鋰電池可用手提包攜帶，手提包多余空間可放置其他工具及物品。

 攜帶效果

便攜式微型站采用一提一背攜帶方式，單獨一人即可輕松攜帶，方便快捷。

技術方案

OSEN-AQMS微型環境空氣質量監測系統通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過Internet 發送 至服務器監控中心（云平臺），業主可登陸我司自主開發的WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表 查看數據運行電子地圖運行狀況；另一路可通過RS485有線傳輸方式，將數據傳輸?shù)礁咔錖ED 屏幕上，實現實時同步更新；業主單 位也可以通過信息發布平臺自主發布相關廣告文字內容實時更新，同步顯示。異地顯示信息發布單元：數據是通過 internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由無 線模塊轉交給 LED 屏幕。

特色功能

現場端物聯感知

智能感知層實現多維一體化，包括顆粒物原位測量裝置、有害氣體實時監測裝置等。

GPS定位系統

設備內置GPS定位模塊，采用全球定位系統，實時記錄設備所處位置信息，并將實時的位置信息上傳至服務器，用戶 也可登陸我司云平臺，在GIS實時地圖上查看到設備所處位置的標示點。

巡航軌跡回放

便攜式監測系統均配備GPS定位模塊，實時上傳設備的位置至服務器，用戶可登陸我司云平臺根據時間段查詢設備在 該時間段的移動軌跡，并可進行回放查看。

斷網續傳

為預防設備出現斷網現象，從而導致監測數據丟失，我司特開發了斷網續傳功能，即當設備監測到網絡中斷時，自動 將監測數據保存至本地，待檢測到設備恢復網絡后，自動將斷網的這段時間里所監測到的數據上傳至服務器保存。

超標報警

設備可設置報警閾值，支持遠程設定，當數據超過閥值時設備自動報警并上傳至監管平臺，通過 PC 端平臺或移動微信 端提醒監管人員，如設備端配備報警器，可自動聯動報警器進行聲光報警。

傳輸網絡

設備支持3G/4G，RJ45以太網接口，RS485，RS232等通訊方式把采集到的數據傳輸?shù)綂W斯恩云平臺，保存，分析， 統計展示，預警處理。

系統組成

系統架構

01 采集端一般指現場數采儀或監測設備數據采集傳輸模塊，用于數據采集、分析、處理、傳輸

02 網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。外部接口：提供本系統與外界的交互訪問，按照業 務需求，目前此接口需要提供遠程設備控制功能

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的運行。

系統功能

前置通訊功能

系統軟件通過同時支持多種通訊 方式（如有線、無線、串口）， 多種通訊模式（如定時發送模式 、實時發送模式、召喚發送模式 等）和多種通訊協議進行數據采 集。

實時內存庫

為了能保證系統的實時性，系統 設有一個緊湊的、功能強大的實 時內存庫，用來實時、高效地處 理海量實時數據、實時狀態、實 時報警、遙調指令、計算量數據 等，對內部數據對象進行查找、 定位、過濾等，并且實時刷新。 實時內存庫提供數據訪問接口， 以便于第三方或軟件開發人員訪 問其中的數據。

數據處理

系統軟件可采集海量數據，這些 海量數據需要快速、有效地處理 ，而系統軟件具有很強的數據處 理能力，能根據客戶提供的計算 公式、工程轉換方法、項目系數 、審核規則、國家或行業相關規 定等對采集的原始數據進行運算 ，算完后將原始數據和運算后數 據在數據庫不同表中同時分別存 儲。且出現越限數據、質量碼異 常數據系統產生相關報警。

數據存儲

系統軟件具有多種數據庫的寫入 功能，如ORACLE等。管理員通 過相關配置界面選擇其中一種數 據庫。 系統具備數據緩存技術，將來不 及寫入數據庫的數據及時存儲到 實時文件里，在系統空閑時或故 障恢復后及時將數據補回到數據 庫內，確保數據不丟失。 對于與數據庫的連接、插入、查 詢等操作，充分考慮了系統的容 錯性，如出現斷線重連、異常屏 蔽、數據庫死鎖等異?，F(xiàn)象，系 統均具有處理能力。 系統采用多線程、多連接方式對 數據庫進行操作，以確保海量數據 的插入、查詢、更新等。

系統性能

由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統需具備如下性能：

系統寫入速度不低于10000條/秒。

可確保7*24小時穩定無故障運行。

可支持10000個點的數據并發處理，并且可擴展通訊協議。

大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控、分析以及應用。系 統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策支持。數據詳情可進行多元化展示，國控 站點數據同屏輸出， 智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化動態， 充分滿足監管單位的監測需求。本平臺架設在服務器上，采用B/S 構架（架構圖如下），通過網絡實現遠程登錄，無需安裝任何軟件，通過瀏覽器即可 登錄查看。

技術特點

云平臺支持多種監測儀器（VOCs監測預警、常規空氣站、微型空氣站 、揚塵在線監測站、激光雷達數據、在線源解析數據、超級站數據、在 線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查 看，為準確分析空氣質量狀況，提供全面的數據支撐。

調取全市國控站點數據，同屏輸出，比對分析。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質 量時空變化功能概述。

多站點數據比對分析曲線展示。 巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。 自動生成日報、周報、月報分析報表，報表自動填充。 地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距。

數據時序趨勢：提供時間趨勢、GIS 空間、同比環比、排名、分析報表 、分析報告和優良天達標天分析功能。 實時監控前端監測設備傳感器狀態，及時上報故障信息。

報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時 報警提示，并可推送至手機微信公眾號提醒。 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限 于系統差異。

平臺主要功能界面展示

微信公眾號端

軟件背景：智能云數據分析軟件，基于走航式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數 據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準 穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。
